Sơ đồ máy lọc nước RO: Cấu tạo, nguyên lý và cách đọc sơ đồ chi tiết

Sơ đồ máy lọc nước RO là tài liệu quan trọng giúp người dùng và kỹ thuật viên hiểu rõ cấu tạo, nguyên lý vận hành cũng như cách đấu nối điện – nước trong hệ thống lọc. Việc nắm đúng sơ đồ không chỉ hỗ trợ lắp đặt chính xác mà còn giúp quá trình bảo trì, sửa chữa diễn ra nhanh chóng, hạn chế sai sót. Trong bài viết này, chúng ta sẽ cùng tìm hiểu chi tiết các loại sơ đồ máy lọc nước RO phổ biến.

Máy lọc nước RO là gì?

Máy lọc nước RO (Reverse Osmosis) là thiết bị ứng dụng công nghệ thẩm thấu ngược để làm sạch nước ở mức độ cao. Nhờ hệ thống màng lọc chuyên dụng, máy có khả năng loại bỏ hiệu quả cặn bẩn, hóa chất độc hại, kim loại nặng và vi khuẩn tồn tại trong nguồn nước. Bên cạnh đó, nhiều dòng máy còn được trang bị các lõi bổ sung khoáng, giúp cải thiện chất lượng nước và hỗ trợ tốt hơn cho sức khỏe người dùng.

Công nghệ RO hoạt động dựa trên màng lọc siêu nhỏ với kích thước khe lọc khoảng 0,0001 micromet. Dưới áp lực của bơm cao áp, các phân tử nước tinh khiết được đẩy xuyên qua màng lọc, trong khi tạp chất, ion kim loại và vi sinh vật bị giữ lại và theo đường nước thải ra ngoài. Nhờ cơ chế này, nước sau lọc đạt độ tinh khiết cao, có thể sử dụng trực tiếp mà không cần đun sôi, đáp ứng nhu cầu sinh hoạt hằng ngày của gia đình.

Cấu tạo cơ bản của máy lọc nước RO

Sơ đồ máy lọc nước RO thường có 9–10 lõi lọc (cấp lọc), cùng khoảng 30 linh kiện khác nhau như: bộ lõi lọc thô, lõi lọc tinh, màng lọc RO, bơm tăng áp, bình áp, van điện từ, van áp cao – áp thấp… Các bộ phận này phối hợp để lọc sạch nước theo từng giai đoạn, từ xử lý thô đến tinh lọc sâu.

Ngoài ra, máy còn có van khóa cấp nước đầu vào, giúp kết nối nhanh với đường ống nước sinh hoạt. Van này cho phép đóng/mở nước khi cần bảo trì máy hoặc điều chỉnh lưu lượng nước cấp vào hệ thống.

Sau đây là những bộ phận cơ bản trong máy lọc nước RO:

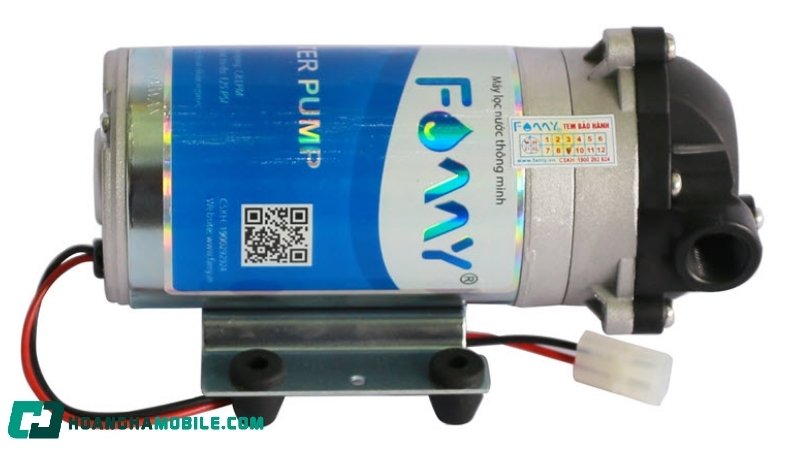

Bơm máy lọc nước RO

Bơm là bộ phận quan trọng, có nhiệm vụ tạo áp lực đẩy nước đi qua hệ thống lõi lọc và màng RO. Tùy từng model, bơm có thể sử dụng điện áp 24V hoặc 36V, và được chia thành loại thường hoặc bơm hút sâu. Trong những gia đình dùng bể nước ngầm hoặc áp lực nước yếu, bơm hút sâu là lựa chọn cần thiết để đảm bảo máy hoạt động ổn định và màng RO đạt hiệu quả lọc tối ưu.

Bộ lõi lọc thô (lõi 1 – 2 – 3 – 4)

Trong sơ đồ máy lọc nước RO, bộ lõi lọc thô thường gồm 3 hoặc 4 lõi, lắp theo thứ tự thẳng đứng, có nhiệm vụ loại bỏ tạp chất kích thước lớn và bảo vệ màng RO phía sau.

• Lõi số 1 (PP 5 micron): Loại bỏ bùn đất, cát, rỉ sét và cặn bẩn lớn.
• Lõi số 2 (Than hoạt tính): Hấp thụ mùi hôi, màu nước và hóa chất tồn dư.
• Lõi số 3 (PP 1 micron): Lọc các tạp chất nhỏ hơn trước khi nước vào màng RO.
• Lõi số 4 (Cation – tùy chọn): Xử lý nước nhiễm đá vôi, canxi, giúp hạn chế đóng cặn.

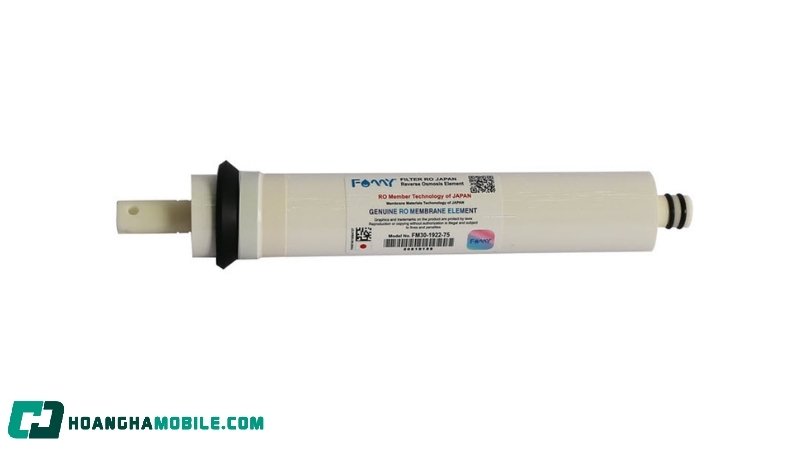

Màng lọc RO

Màng lọc RO được xem là trái tim của máy lọc nước RO. Với kích thước khe lọc siêu nhỏ khoảng 0,0001 micron, màng RO có khả năng loại bỏ gần như hoàn toàn vi khuẩn, virus, kim loại nặng và các chất độc hại hòa tan trong nước.

Màng RO được lắp sau hệ thống lọc thô và có hai đường nước:

• Nước tinh khiết (đưa vào bình áp).
• Nước thải (mang theo tạp chất ra ngoài).

Để màng RO hoạt động hiệu quả, hệ thống cần có bơm tăng áp nhằm tạo đủ áp lực lọc.

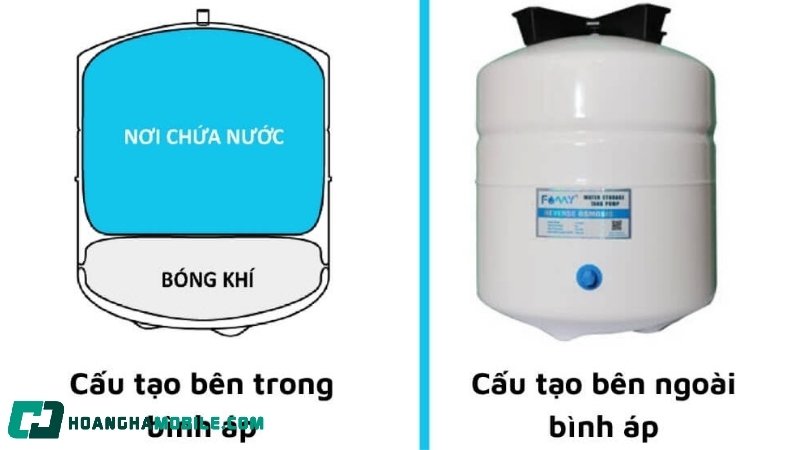

Bình áp máy lọc nước

Trong sơ đồ máy lọc nước RO, bình áp là bộ phận tích trữ nước tinh khiết sau lọc, thường có dung tích khoảng 10 lít, giúp người dùng lấy nước ngay mà không phải chờ máy lọc lại. Bên trong bình áp có bóng hơi cao su, tạo áp lực đẩy nước ra vòi kể cả khi máy không cắm điện.

Hiện nay, bình áp có hai loại phổ biến là bình áp nhựa và bình áp kim loại. Sau thời gian dài sử dụng, bóng hơi có thể bị xẹp, khiến nước chảy yếu và cần được bơm lại hoặc thay thế.

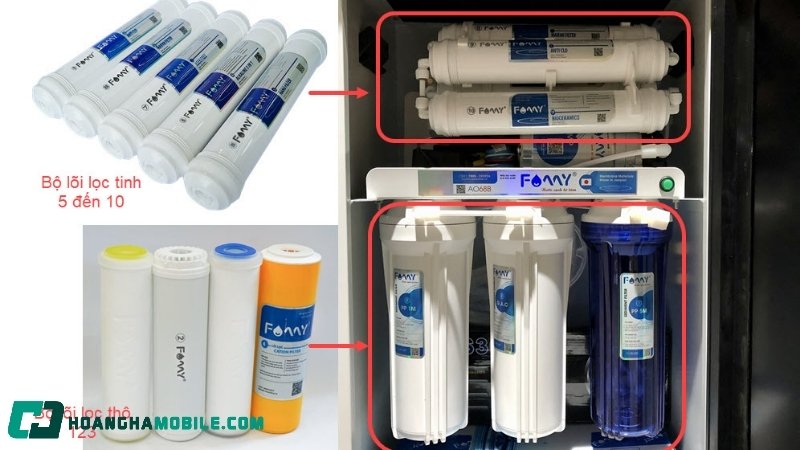

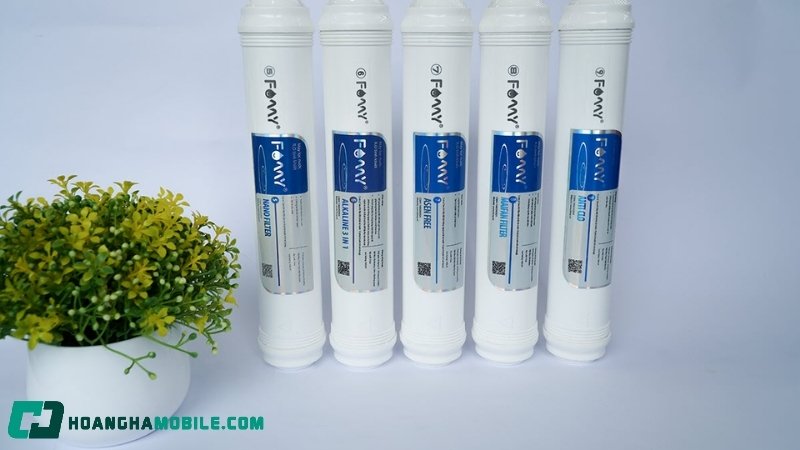

Hệ thống lõi lọc tinh (lõi 5–10)

Theo sơ đồ máy lọc nước RO, sau khi nước đi qua màng RO, nước đạt độ tinh khiết rất cao nhưng hầu như không còn khoáng chất. Vì vậy, hệ thống lõi lọc tinh từ lõi số 5 đến lõi số 10 có nhiệm vụ bổ sung khoáng có lợi, cân bằng vị và nâng cao chất lượng nước trước khi sử dụng.

Mall) Loa Kiểm Âm Bluetooth EDIFIER MR3/MR5 I Công Suất 36W | Bluetooth 5.4 |

• Lõi số 5 – Nano Filter
  • Vật liệu: Than hoạt tính dạng Nano
  • Công dụng: Hạn chế tái nhiễm khuẩn, cải thiện mùi vị nước.
  • Tuổi thọ khuyến nghị: 18–24 tháng.
• Lõi số 6 – Alkaline 3 in 1
  • Vật liệu: Alkaline
  • Công dụng: Hỗ trợ cân bằng pH, tăng chất lượng nước sau RO và giảm các thành phần hòa tan có hại.
  • Tuổi thọ khuyến nghị: 18–24 tháng (khoảng 10.000 lít).
• Lõi số 7 – AsenFree
  • Công dụng: Loại bỏ Asen – một trong những kim loại nặng độc hại trong nước.
  • Tuổi thọ khuyến nghị: 18–24 tháng.
• Lõi số 8 – Maifan
  • Công dụng: Cân bằng pH, bổ sung khoáng và oxy hòa tan, giúp nước dễ uống hơn.
  • Tuổi thọ khuyến nghị: 18–24 tháng.
• Lõi số 9 – AntiClo
  • Công dụng: Khử clo dư, tăng khả năng chống tái nhiễm khuẩn trước khi nước ra vòi.
  • Tuổi thọ khuyến nghị: 18–24 tháng.
• Lõi số 10 – Bioceramics
  • Vật liệu: Gốm sinh học Bioceramics
  • Công dụng: Bổ sung vi khoáng có lợi, hỗ trợ cải thiện chất lượng nước uống.
  • Tuổi thọ khuyến nghị: 18–24 tháng.

Lưu ý: Tuổi thọ lõi lọc tinh là mức khuyến cáo của nhà sản xuất và còn phụ thuộc vào tần suất sử dụng, chất lượng nguồn nước đầu vào.

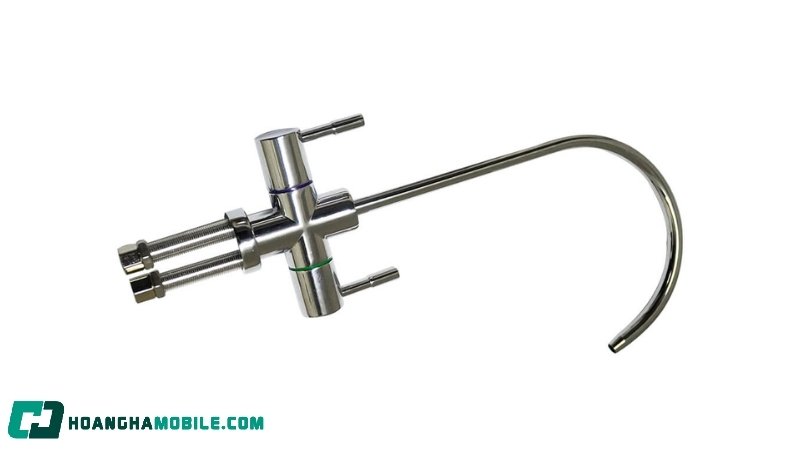

Vòi máy lọc nước

Theo sơ đồ máy lọc nước RO, vòi máy lọc nước là bộ phận lấy nước trực tiếp từ bình áp, thường được làm từ inox 201 hoặc inox 304 để đảm bảo an toàn vệ sinh. Sau thời gian dài sử dụng, các gioăng cao su có thể bị lão hóa, gây rò rỉ và cần được thay thế.

Vòi máy lọc nước có thể phân loại theo:

• Cách sử dụng: Vòi cần gạt, vòi núm xoay, vòi nút bấm hoặc vòi cảm biến.
• Chức năng: Vòi 1 chế độ nước hoặc vòi 2 chế độ nước.

Hệ thống thiết bị điện trong máy lọc nước

Máy lọc nước RO vận hành tự động nhờ hệ thống linh kiện điện – nước đồng bộ, trong đó các thiết bị điện thường sử dụng điện áp 24V để đảm bảo an toàn.

Một số linh kiện điện quan trọng gồm:

• Bộ đổi nguồn: Chuyển điện 220V xoay chiều sang 24V một chiều để cấp cho bơm và van điện. Nên chọn bộ nguồn ổn định, dòng tải phù hợp để tăng độ bền cho thiết bị.
• Van áp thấp: Tự động ngắt điện khi mất nước hoặc áp lực nước đầu vào yếu, giúp bảo vệ bơm – đặc biệt quan trọng với khu vực hay mất nước.
• Van áp cao: Hoạt động theo chênh lệch áp suất, tự ngắt máy khi bình áp đầy, giúp tiết kiệm điện và kéo dài tuổi thọ máy.

Nhờ sự phối hợp của các linh kiện này, máy lọc nước RO có thể vận hành ổn định, an toàn và hiệu quả trong suốt quá trình sử dụng.

Sơ đồ máy lọc nước RO là gì?

Sơ đồ máy lọc nước RO là bản mô tả trực quan thể hiện toàn bộ cấu tạo và nguyên lý hoạt động của máy lọc nước RO. Trong đó bao gồm các bộ phận chính như lõi lọc thô, màng lọc RO, hệ thống lõi lọc tinh, bơm tăng áp, bình áp và các van điện.

Thông qua sơ đồ này, người dùng có thể dễ dàng hình dung được dòng chảy của nước từ đầu vào đến đầu ra, hiểu rõ vai trò của từng bộ phận trong quá trình lọc. Từ đó thuận tiện hơn trong việc sử dụng, bảo trì và thay thế linh kiện khi cần thiết.

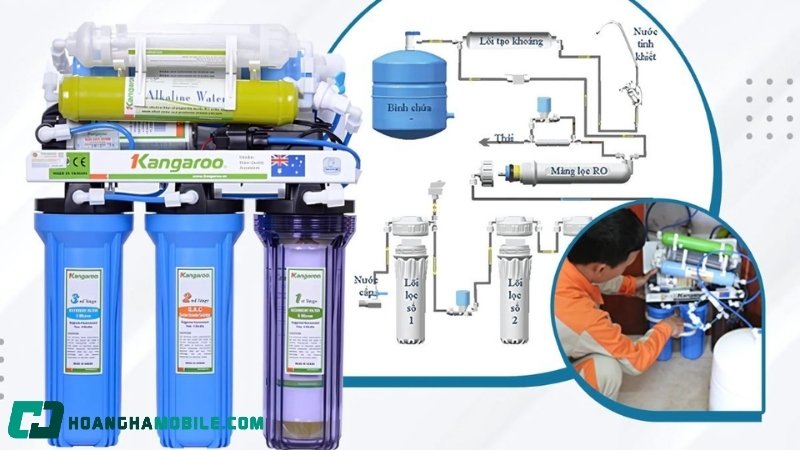

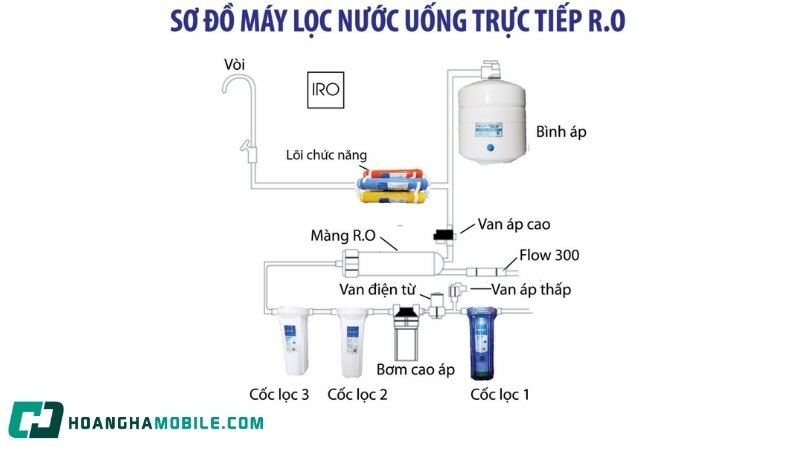

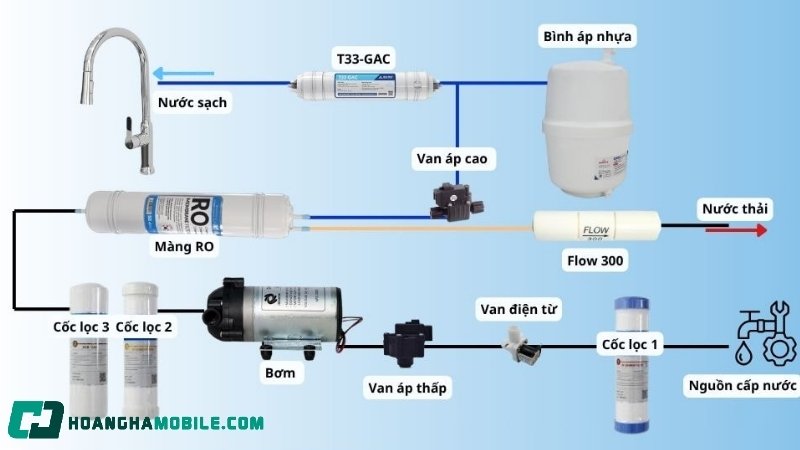

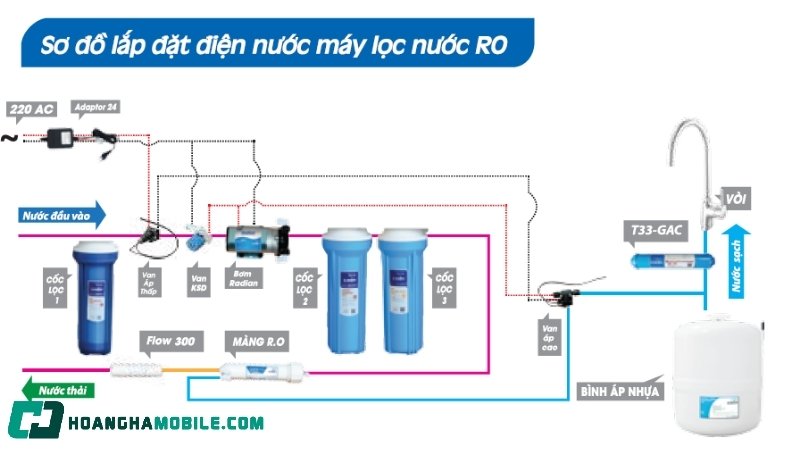

Sơ đồ máy lọc nước RO tổng thể

Sơ đồ máy lọc nước RO tổng thể minh họa đầy đủ các bộ phận cấu thành và quy trình lọc nước của máy, từ nguồn nước đầu vào cho đến vòi nước tinh khiết. Thông qua sơ đồ, người dùng có thể quan sát rõ thứ tự các lõi lọc thô, vị trí màng lọc RO, hệ thống lõi lọc tinh, bơm tăng áp, bình áp và các van điều khiển, giúp dễ dàng hiểu cách nước được xử lý qua từng giai đoạn trước khi sử dụng.

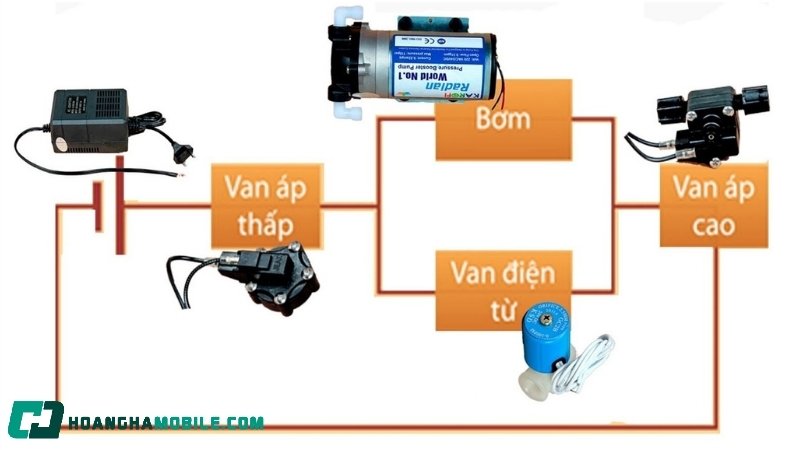

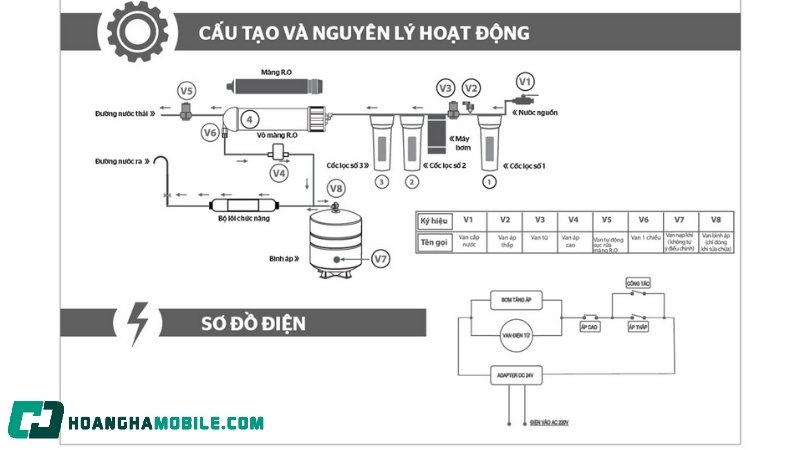

Sơ đồ điện máy lọc nước RO cho người dùng

Sơ đồ điện máy lọc nước RO được xem như xương sống của toàn bộ hệ thống. Nếu không nắm rõ sơ đồ này, người dùng sẽ gặp nhiều khó khăn khi đấu nối hoặc kiểm tra các linh kiện điện bên trong máy.

Để đọc và hiểu sơ đồ điện máy lọc nước RO, bạn cần nắm được ý nghĩa các ký hiệu thường gặp, chẳng hạn như: Adapter (nguồn điện), bơm tăng áp, van áp thấp, van điện từ, van áp cao và công tắc van áp thấp. Sơ đồ mạch điện dành cho người dùng thường được đọc từ trái sang phải và từ dưới lên trên, tức là dòng điện đi từ adapter, qua các van kiểm soát áp suất rồi cấp nguồn cho bơm hoạt động.

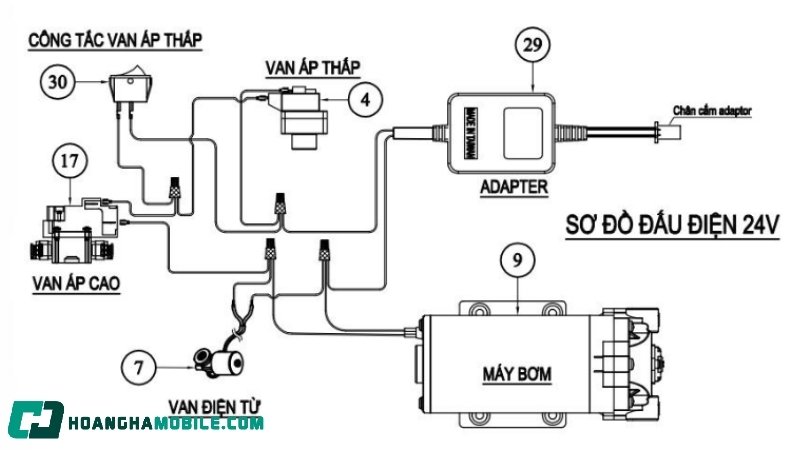

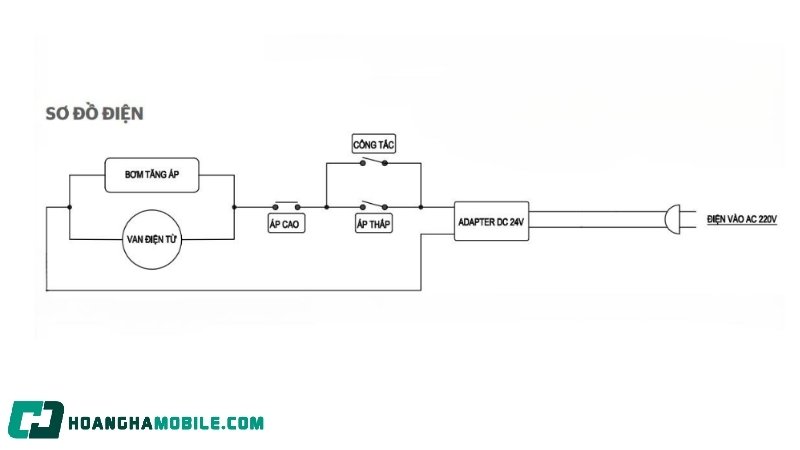

Sơ đồ điện máy lọc nước RO cho thợ lắp đặt

Sơ đồ điện máy lọc nước RO dành cho nhân viên lắp đặt thường được trình bày dưới dạng ký hiệu và chữ, không sử dụng hình ảnh minh họa chi tiết. Do đã có kiến thức chuyên môn, kỹ thuật viên chỉ cần sơ đồ thể hiện rõ tên linh kiện và vị trí đấu nối để thao tác nhanh và chính xác.

Điện Thoại Di Động Honor X6c 6GB + 128GB/256GB - Pin 5300mAh NFC - Camer

Theo sơ đồ, mạch điện được cấp từ nguồn đầu vào, đi qua adapter, van áp thấp, công tắc van áp thấp, van áp cao, rồi đến bơm tăng áp và van điện từ. Cách bố trí này giúp việc lắp đặt, kiểm tra và sửa chữa hệ thống điện của máy lọc nước RO diễn ra thuận tiện và an toàn hơn.

Nguyên lý hoạt động mạch điện máy lọc nước RO

Hệ thống mạch điện trong sơ đồ máy lọc nước RO có nhiệm vụ phân phối và kiểm soát nguồn điện đến từng linh kiện, giúp thiết bị vận hành đúng quy trình và duy trì sự ổn định trong suốt quá trình lọc nước.

Trước tiên, nguồn điện sinh hoạt 220V được đưa vào Adapter để chuyển đổi sang 24V, mức điện áp an toàn dùng cho toàn bộ hệ thống. Nguồn 24V này sẽ đi qua van áp thấp – bộ phận có chức năng bảo vệ, tự động ngắt điện khi nguồn nước đầu vào yếu hoặc không ổn định.

Tiếp theo, điện được cấp đồng thời cho bơm tăng áp và van điện từ, hai linh kiện hoạt động song song trong quá trình lọc. Bơm tăng áp tạo áp lực đẩy nước qua các lõi lọc, còn van điện từ kiểm soát dòng nước vào – ra, đóng van khi bơm ngừng hoạt động để tránh rò rỉ.

Cuối cùng, điện được truyền đến van áp cao để giám sát lượng nước trong bình chứa. Khi bình đã đầy, van áp cao sẽ tự động ngắt điện, dừng toàn bộ hệ thống, giúp tiết kiệm điện và bảo vệ máy lọc nước RO hiệu quả.

Cách bảo trì và sửa chữa hệ thống điện máy lọc nước RO

Để hệ thống điện của máy lọc nước RO luôn vận hành ổn định, an toàn và hạn chế hỏng hóc, bạn nên chú ý bảo trì và sửa chữa đúng cách. Dưới đây là những điểm quan trọng cần lưu ý trong quá trình kiểm tra và xử lý sự cố:

• Ngắt hoàn toàn nguồn điện trước khi kiểm tra để đảm bảo an toàn, tránh rủi ro điện giật hoặc chập cháy linh kiện.
• Kiểm tra Adapter định kỳ, đảm bảo bộ nguồn chuyển đổi từ 220V sang 24V hoạt động ổn định, không quá nóng, không phát ra tiếng kêu lạ.
• Quan sát dây điện và đầu nối, phát hiện sớm tình trạng lỏng, đứt, oxy hóa để xử lý kịp thời.
• Kiểm tra bơm tăng áp, nếu bơm không chạy, chạy yếu hoặc phát tiếng ồn lớn thì có thể do nguồn điện cấp không ổn định hoặc bơm đã xuống cấp.
• Kiểm tra van áp thấp và van áp cao, vì đây là các linh kiện quyết định việc đóng – ngắt nguồn điện khi mất nước hoặc khi bình chứa đã đầy.
• Vệ sinh các tiếp điểm điện, giúp hạn chế hiện tượng tiếp xúc kém gây máy chạy chập chờn.
• Không tự ý sửa chữa mạch điện phức tạp nếu không có chuyên môn; nên liên hệ kỹ thuật viên khi gặp lỗi chập mạch, cháy linh kiện.
• Bảo trì định kỳ theo khuyến cáo, giúp kéo dài tuổi thọ máy lọc nước RO và đảm bảo an toàn trong quá trình sử dụng.

Những lưu ý quan trọng khi làm việc với sơ đồ máy lọc nước RO

Khi làm việc với sơ đồ máy lọc nước RO, đặc biệt là sơ đồ điện và sơ đồ tổng thể, bạn cần nắm rõ một số lưu ý quan trọng để tránh lắp sai, gây hư hỏng thiết bị hoặc mất an toàn trong quá trình sử dụng. Dưới đây là những điểm không nên bỏ qua:

• Luôn ngắt nguồn điện trước khi thao tác, kể cả khi chỉ kiểm tra hoặc đối chiếu sơ đồ, nhằm đảm bảo an toàn tuyệt đối.
• Xác định đúng loại sơ đồ đang sử dụng, phân biệt rõ sơ đồ dành cho người dùng và sơ đồ dành cho nhân viên kỹ thuật để tránh nhầm lẫn ký hiệu.
• Đọc sơ đồ theo đúng chiều quy ước, thường là từ trái sang phải và từ dưới lên trên đối với sơ đồ điện máy lọc nước RO.
• Nắm rõ chức năng từng linh kiện, như Adapter, bơm tăng áp, van áp thấp, van áp cao, van điện từ… trước khi đấu nối.
• Không thay đổi thứ tự đấu điện hoặc đường nước so với sơ đồ, vì có thể làm máy không hoạt động hoặc gây chập mạch.
• Sử dụng linh kiện đúng điện áp và thông số kỹ thuật, đặc biệt là Adapter và bơm, để tránh quá tải hoặc cháy hỏng.
• Kiểm tra kỹ các mối nối sau khi lắp đặt, đảm bảo dây điện chắc chắn, không hở, không chạm chập.
• Không tự ý sửa sơ đồ gốc, nếu cần thay đổi hoặc nâng cấp hệ thống nên tham khảo ý kiến kỹ thuật viên có chuyên môn.

Lời kết

Sơ đồ máy lọc nước RO đóng vai trò như bản đồ kỹ thuật giúp kiểm soát toàn bộ quá trình lọc nước từ đầu vào đến đầu ra. Khi hiểu rõ sơ đồ tổng thể, sơ đồ cấu tạo và sơ đồ điện, người dùng có thể chủ động hơn trong việc kiểm tra, bảo dưỡng cũng như phát hiện sớm các lỗi thường gặp. Hy vọng những thông tin trong bài viết sẽ giúp bạn sử dụng máy lọc nước RO hiệu quả, an toàn.
